Arqueação de Tanque Vertical: Calibração e Volumetria

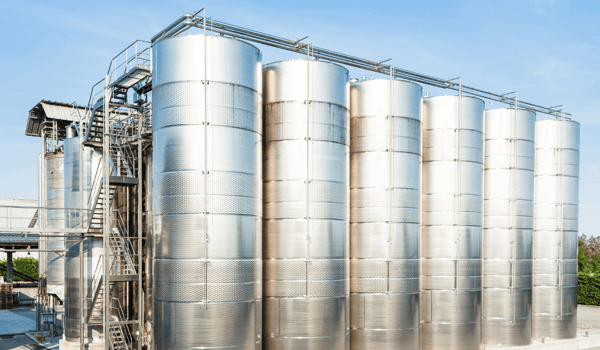

O que é a Arqueação de Tanques Verticais?

A arqueação de tanques verticais é o processo metrológico rigoroso utilizado para determinar a capacidade volumétrica total e parcial de tanques cilíndricos verticais de armazenamento. Essa atividade é essencial para indústrias petroquímicas, terminais de combustíveis, distribuidoras e usinas, onde pequenas variações milimétricas na leitura de nível podem resultar em discrepâncias financeiras e fiscais significativas. O procedimento integra o portfólio de serviços especializados de metrologia que garantem a conformidade técnica do seu negócio.

O procedimento consiste em realizar medições dimensionais externas e internas de alta precisão no tanque para mapear sua geometria real. A partir dessas medições, é calculada a tabela volumétrica (ou tabela de arqueação), que correlaciona a altura do líquido contido no tanque com o seu respectivo volume real.

Quando a Arqueação de Tanque Vertical é Necessária?

A calibração e arqueação periódica de tanques verticais não é apenas uma prática recomendada de engenharia, mas uma exigência legal e regulatória. O serviço deve ser realizado nas seguintes situações:

• Comissionamento de Novos Tanques: Antes da entrada em operação do ativo, para garantir que a tabela volumétrica inicial seja perfeitamente exata.
• Alterações e Reparos Estruturais: Sempre que o tanque passar por intervenções físicas substanciais, como troca de chapas do costado, substituição do fundo, alteração do teto ou reparos em colunas de sustentação.
• Exigência Regulatória Periódica: Para atender aos prazos de validade e fiscalizações estabelecidos por órgãos como o INMETRO, a ANP e a Receita Federal.
• Mudança de Produto Armazenado: Em casos específicos onde a densidade ou a temperatura operacional padrão do novo produto exija uma reavaliação dos fatores de dilatação.
• Detecção de Anomalias de Inventário: Quando houver variações sistemáticas inexplicáveis nas conciliações diárias de estoque (perdas ou ganhos aparentes).

Metodologia e Etapas de Execução do Serviço

Para assegurar a confiabilidade metrológica, a ARQ Metrologia segue um processo estruturado que minimiza a incerteza de medição:

1. Inspeção Dimensional e Preparação

Nesta etapa inicial, nossa equipe avalia a integridade geométrica do tanque. São coletadas as dimensões nominais de projeto e realizada a verificação de deformações visíveis no costado. O tanque deve estar limpo, seguro para entrada de pessoal (se aplicável) e desgasificado.

2. Medição de Campo (Método Geométrico)

Utilizando instrumentos calibrados e rastreáveis, realizamos a medição das circunferências externas em diferentes anéis do costado. Esse levantamento pode ser feito por métodos manuais de precisão ou por escaneamento a laser de alta resolução, conforme as especificidades do tanque e as diretrizes da norma ISO 7507-1. São medidas também as espessuras das chapas, a inclinação do tanque e as dimensões do fundo (plano, cônico ou esférico).

3. Levantamento de Elementos Internos (Deadwoods)

Todos os elementos instalados no interior do tanque que ocupam volume físico devem ser minuciosamente medidos e inventariados. Isso inclui colunas de sustentação, escadas internas, tubulações de sucção e descarga, serpentinas de aquecimento e misturadores. O volume desses componentes é calculado e subtraído da capacidade nominal do tanque.

4. Processamento de Dados e Cálculo Volumétrico

Os dados coletados em campo são inseridos em softwares de cálculo metrológico avançado. O modelo matemático aplica correções críticas, tais como a dilatação térmica do aço devido à temperatura ambiente e do fluido, e a expansão elástica do costado gerada pela pressão hidrostática exercida pelo produto armazenado.

Normas Técnicas e Conformidade Regulatória

A precisão na arqueação de tanques verticais depende estritamente do cumprimento de normas técnicas e regulamentações nacionais e internacionais. A ARQ Metrologia executa todas as etapas do processo em total conformidade com:

• ISO 7507-1: Norma de referência internacional que estabelece os métodos geométricos para a calibração de tanques cilíndricos verticais.
• INMETRO: Diretrizes nacionais aplicadas à metrologia legal para garantir a precisão de instrumentos e sistemas de medição de volumes.
• ANP e Receita Federal: Exigências voltadas ao controle de estoques e movimentação de combustíveis, biocombustíveis e produtos químicos, cruciais para a conformidade fiscal e aduaneira (regimes de entreposto aduaneiro).
• ABNT e API MPMS (Manual of Petroleum Measurement Standards): Padrões adicionais adotados para assegurar a conformidade operacional de transações de custódia.

Documentação Entregue ao Cliente

Ao final do serviço de arqueação, a ARQ Metrologia emite um conjunto documental completo, que serve como documento legal e operacional para a planta:

• Tabela Volumétrica Oficial: Um documento detalhado, gerado milímetro a milímetro (ou na resolução acordada), correlacionando o nível medido ao volume real armazenado, expressando os valores em litros ou metros cúbicos.
• Certificado de Arqueação: Emitido em conformidade com as diretrizes do INMETRO, atestando a rastreabilidade e a validade metrológica do processo.
• Relatório de Inspeção Dimensional: Documento técnico que detalha os métodos de medição aplicados, as incertezas calculadas, as correções de dilatação adotadas e a listagem de deadwoods identificados.

Benefícios Operacionais e Fiscais da Arqueação Precisa

Investir em um serviço de arqueação de alta qualidade técnica gera benefícios diretos para a gestão industrial:

• Eliminação de Passivos Fiscais: Evita multas e autuações da Receita Federal e ANP devido a divergências entre o estoque físico real e o saldo escriturado no Bloco K (SPED).
• Controle de Perdas e Ganhos: Permite identificar vazamentos lentos, desvios operacionais ou imprecisões em sistemas de medição automática de nível.
• Segurança Operacional: Garante que os limites de segurança de enchimento do tanque (overfill) sejam respeitados, evitando transbordamentos e acidentes graves.
• Rastreabilidade em Transferências de Custódia: Fornece a segurança jurídica e operacional necessária para processos de compra, venda e armazenamento de terceiros.

Como Solicitar a Arqueação de Tanque Vertical

A equipe da ARQ Metrologia possui corpo técnico qualificado e equipamentos de última geração para atender plantas industriais e terminais em todo o Brasil. Para conhecer todos os nossos serviços de calibração e arqueação de silos, embarcações e dutos, retorne à página inicial ou explore nossa página de serviços especializados de metrologia. Para garantir a conformidade dos seus ativos, recomendamos entrar em contato conosco e solicitar uma proposta de serviço personalizada para a realidade de sua planta.
