Arqueação de Tanque Horizontal | ARQ Metrologia

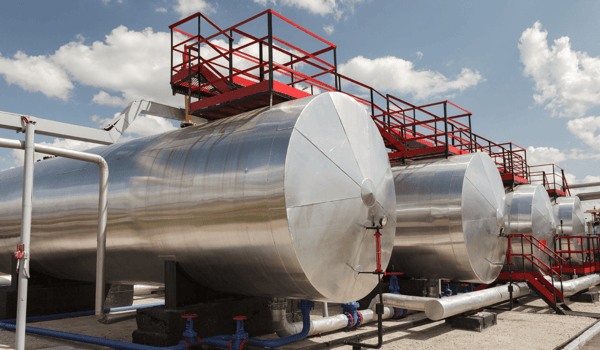

A arqueação de tanque horizontal, também conhecida como calibração volumétrica, é o processo metrológico utilizado para determinar com exatidão o volume interno de um reservatório cilíndrico horizontal em relação à altura do líquido contido. Diferente dos tanques verticais, os tanques horizontais apresentam desafios geométricos singulares. Suas extremidades, ou tampos, raramente são planos; frequentemente possuem geometrias abauladas, elípticas, toriesféricas ou semiesféricas.

Além disso, pequenas variações de inclinação na instalação do tanque alteram significativamente a distribuição do fluido ao longo do diâmetro, deslocando o ponto zero de medição. A arqueação precisa traduzir essas variáveis geométricas complexas em uma relação direta de nível versus volume, garantindo que cada milímetro de altura medido corresponda ao volume real estocado.

Quando este Serviço é Necessário?

A calibração e arqueação de tanques horizontais é uma exigência operacional e regulatória indispensável em diversos momentos do ciclo de vida do ativo:

• Comissionamento de Novos Tanques: Antes da entrada em operação, para garantir que as dimensões de fabricação correspondam à capacidade real de projeto.
• Alterações Estruturais ou Reformas: Após intervenções como troca de chapas, reparos internos, inclusão de serpentinas de aquecimento ou manutenção de tampos, que alteram o volume interno útil (deadwood).
• Exigências Regulatórias Periódicas: Para atendimento aos requisitos estabelecidos pelo INMETRO, ANP e Receita Federal para controle de inventário e transações comerciais.
• Identificação de Discrepâncias de Estoque: Quando há divergências recorrentes entre o volume de entrada, saída e o estoque físico mensurado.
• Movimentação ou Reinstalação de Tanques: O processo de transporte e reinstalação pode causar deformações estruturais ou pequenas variações de nivelamento que invalidam a tabela anterior.

Metodologia e Etapas de Execução

A determinação do volume de tanques horizontais exige rigor técnico e a escolha do método adequado para cada cenário. A ARQ Metrologia emprega metodologias consolidadas para assegurar a máxima exatidão:

Método Geométrico

Indicado para tanques aéreos de grandes dimensões onde todas as superfícies externas e internas estão acessíveis para medições de alta precisão.

• Levantamento Dimensional: Medição precisa do diâmetro externo em múltiplos pontos ao longo do comprimento do tanque, espessura das chapas, comprimento total da virola e profundidade dos tampos abaulados.
• Mapeamento de Acessórios Internos (Deadwood): Identificação e cálculo do volume ocupado por elementos internos (tubulações de sucção, suportes, aquecedores) que reduzem a capacidade do tanque.
• Cálculo de Inclinação: Determinação do ângulo de inclinação do gerador do tanque, fator crucial para a correção matemática da distribuição volumétrica.

Método Volumétrico (Úmido)

Altamente recomendado para tanques subterrâneos (comuns em postos de serviços e indústrias) onde a medição geométrica externa é inviabilizada pelo solo.

• Injeção Controlada de Fluido: Utilização de um fluido de calibração (geralmente água) bombeado através de um medidor de vazão padrão calibrado e certificado.
• Registro Contínuo Nível-Volume: Medição sistemática do nível do líquido à medida que volumes exatos e conhecidos são adicionados, mapeando com precisão milimétrica a curva real de enchimento do tanque.

Normas e Conformidade Regulatória

Para que o certificado de arqueação possua validade jurídica e fiscal, todo o processo deve seguir rigorosamente as diretrizes normativas vigentes no Brasil e no exterior. O escopo de atuação da ARQ Metrologia é alinhado com as diretrizes das seguintes entidades e normas:

• INMETRO: Garantia de rastreabilidade metrológica e atendimento aos regulamentos técnicos nacionais para medição de líquidos.
• ANP e Receita Federal: Conformidade com as regras de medição fiscal e operacional para controle de combustíveis, biocombustíveis e produtos químicos, evitando penalidades em fiscalizações.
• ISO 7507-1: Aplicação de padrões internacionais para a calibração de tanques de armazenamento de petróleo e derivados.
• API MPMS (Manual of Petroleum Measurement Standards): Utilização de metodologias globais para cálculo e correção de volumes de hidrocarbonetos líquidos.
• ABNT: Alinhamento com as normas técnicas brasileiras aplicáveis à integridade física e testes de estanqueidade de tanques horizontais.

Documentação Entregue: Certificado e Tabela de Arqueação

Ao final do processo de arqueação de tanque horizontal, a ARQ Metrologia fornece um dossiê técnico detalhado, composto por:

• Certificado de Arqueação: Documento formal que atesta a calibração do reservatório, contendo a identificação do tanque, métodos aplicados, incerteza de medição associada e prazo de validade técnica, em plena conformidade com as exigências do INMETRO.
• Tabela de Arqueação (Tabela Volumétrica): Ferramenta operacional indispensável, apresentada de forma impressa e digital. Ela converte a leitura de nível (geralmente milímetro a milímetro) em volume equivalente (em litros ou metros cúbicos), contemplando as correções geométricas dos tampos e da inclinação do tanque.

Benefícios Operacionais, Fiscais e de Segurança

Investir na arqueação de precisão traz vantagens estratégicas diretas para a gestão de estoques e auditorias:

• Exatidão no Inventário: Redução drástica das perdas não explicadas e das falsas sobras de estoque.
• Segurança em Transações Comerciais: Garantia de que o volume recebido de fornecedores ou despachado a clientes está estritamente correto.
• Prevenção de Danos Ambientais: Identificação precoce de possíveis deformações estruturais que possam comprometer a estanqueidade do tanque.
• Segurança Fiscal: Emissão de notas fiscais e relatórios regulatórios com dados volumétricos inquestionáveis perante a Receita Federal e ANP.

Como Solicitar a Arqueação de seu Tanque Horizontal

Para dimensionar o escopo ideal para a sua planta, a equipe de engenharia da ARQ Metrologia avalia as especificidades de cada ativo. Entre em contato com nossos especialistas para obter uma proposta técnica dedicada às suas necessidades de calibração volumétrica de tanques horizontais.
