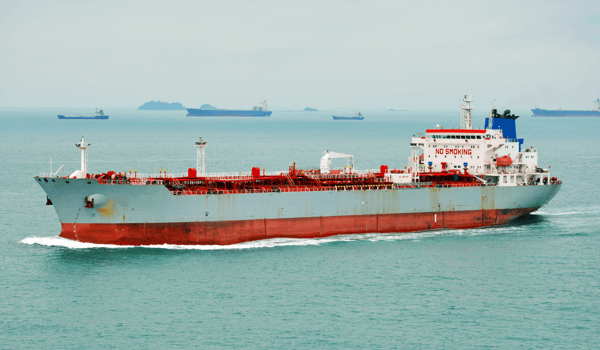

Arqueação de Embarcações: Calibração de Tanques de Carga

A precisão na medição de volumes transportados por via hidroviária é um fator crítico para a eficiência logística, conformidade fiscal e segurança nas operações de transferência de custódia. A arqueação de embarcações consiste na calibração rigorosa dos tanques de carga de navios e barcaças, permitindo converter a altura do nível de líquido em volume real com máxima exatidão.

Alinhados com as diretrizes estabelecidas pela Portaria INMETRO nº 471/2021, bem como pelas normas da ANP e da Receita Federal, executamos serviços de arqueação de embarcações, assegurando a conformidade regulatória e eficiência nas operações. A ARQ Metrologia dispõe de corpo técnico especializado e tecnologia de ponta para atender às demandas de armadores, terminais portuários e indústrias químicas e de combustíveis.

O que é a Arqueação de Embarcações?

A arqueação de embarcações, no contexto da metrologia legal e industrial, é o processo de determinação do volume dos tanques destinados ao transporte de granéis líquidos e gasosos. Esse procedimento estabelece a relação matemática entre a altura do fluido (medida por sondagem direta ou sensores de nível) e o volume contido no reservatório.

Diferente dos tanques estacionários terrestres, os tanques de embarcações estão sujeitos a variáveis físicas complexas, como inclinações dinâmicas (trim e heel) e deformações estruturais causadas pelo empuxo e pela distribuição de carga. Por isso, a arqueação exige metodologias específicas de cálculo e medição dimensional de alta exatidão para gerar tabelas volumétricas robustas.

Quando a Arqueação é Necessária?

A calibração e a readequação das tabelas de arqueação devem ocorrer em cenários específicos para garantir a integridade das operações:

• Comissionamento de novas embarcações: Antes de entrar em operação, todos os tanques de carga devem ser arqueados e certificados.
• Vencimento do prazo regulatório: Atendimento aos períodos de validade estabelecidos pela Portaria INMETRO nº 471/2021.
• Após reformas ou reparos estruturais: Qualquer alteração na estrutura física dos tanques, substituição de chapas ou modificação de cavernas internas exige uma nova arqueação.
• Divergências frequentes de inventário: Quando há discrepâncias recorrentes entre os volumes medidos no terminal de origem e no destino final.

Metodologia e Etapas de Execução

A execução da arqueação de embarcações pela ARQ Metrologia segue um planejamento rígido, priorizando a segurança das operações e a exatidão dos dados coletados. O processo divide-se em fases essenciais:

1. Preparação e Análise de Segurança

Antes do início das medições, realizamos a análise preliminar de risco. Os tanques devem estar completamente limpos, desgasificados e certificados como "seguros para trabalho quente/frio" (gas-free), garantindo a integridade dos inspetores.

2. Inspeção Dimensional e Medição de Campo

Utilizamos métodos geométricos e volumétricos avançados. A medição dimensional envolve a coleta minuciosa das cotas internas do tanque, incluindo o posicionamento de estruturas internas (cavernas, reforços e tubulações) que deslocam volume, conhecidas como "deadwood". Também é calibrada a tubulação de sondagem (tubo de calmaria) e estabelecido o ponto de referência de medição.

3. Processamento de Dados e Modelagem

Os dados coletados em campo são processados por softwares especializados de engenharia metrológica. Nesta etapa, são aplicados os cálculos de correção geométrica e compensação de temperatura e dilatação dos materiais dos tanques.

Normas e Conformidade Regulatória

A operação de transporte de líquidos a granel no Brasil é estritamente regulada. A atuação da ARQ Metrologia está estritamente vinculada às exigências de órgãos nacionais:

• Portaria INMETRO nº 471/2021: Define os critérios metrológicos obrigatórios para a aprovação e a calibração de tanques a bordo de embarcações.
• Agência Nacional do Petróleo, Gás Natural e Biocombustíveis (ANP): Exige a calibração atualizada para controle de royalties e garantia de medição fiscal em combustíveis e biocombustíveis.
• Receita Federal do Brasil: Crucial para o controle aduaneiro, alfandegamento de terminais e precisão nos impostos de importação e exportação de granéis líquidos.

Documentação Entregue: Certificado e Tabela de Arqueação

Ao concluir o serviço, o cliente recebe um escopo documental completo, aceito por auditores e autoridades fiscais:

• Certificado de Arqueação: Documento oficial que comprova a conformidade metrológica do tanque perante o INMETRO.
• Tabelas Volumétricas (Tabelas de Arqueação): Tabelas que correlacionam a altura de sondagem (em milímetros) ao volume correspondente. O diferencial das nossas tabelas é a inclusão de fatores de correção para inclinação longitudinal (trim) e transversal (heel), permitindo leituras precisas mesmo com a embarcação em movimento ou desnivelada.
• Relatório de Inspeção Dimensional: Registro de todas as dimensões físicas verificadas durante o processo de arqueação em campo.

Benefícios Operacionais e Fiscais

• Prevenção de perdas financeiras: Redução drástica das perdas de combustível ou produtos químicos durante as transferências de custódia entre navio e terra.
• Segurança jurídica: Proteção contra multas e sanções administrativas aplicadas por órgãos fiscalizadores devido a divergências de inventário.
• Otimização do tempo de operação: Tabelas precisas agilizam a conferência de carga pelos inspetores de bordo, reduzindo o tempo de estadia (demurrage) da embarcação no porto.

Como Solicitar a Arqueação com a ARQ Metrologia

A ARQ Metrologia possui capilaridade para atender portos e terminais privados em todo o território nacional. Para solicitar uma proposta técnica de arqueação para a sua frota ou embarcação parceira, entre em contato com nosso departamento de engenharia comercial através da nossa página de Contato. Nossa equipe está pronta para avaliar as particularidades geométricas e logísticas de sua operação, propondo soluções com o melhor tempo de resposta do mercado.
